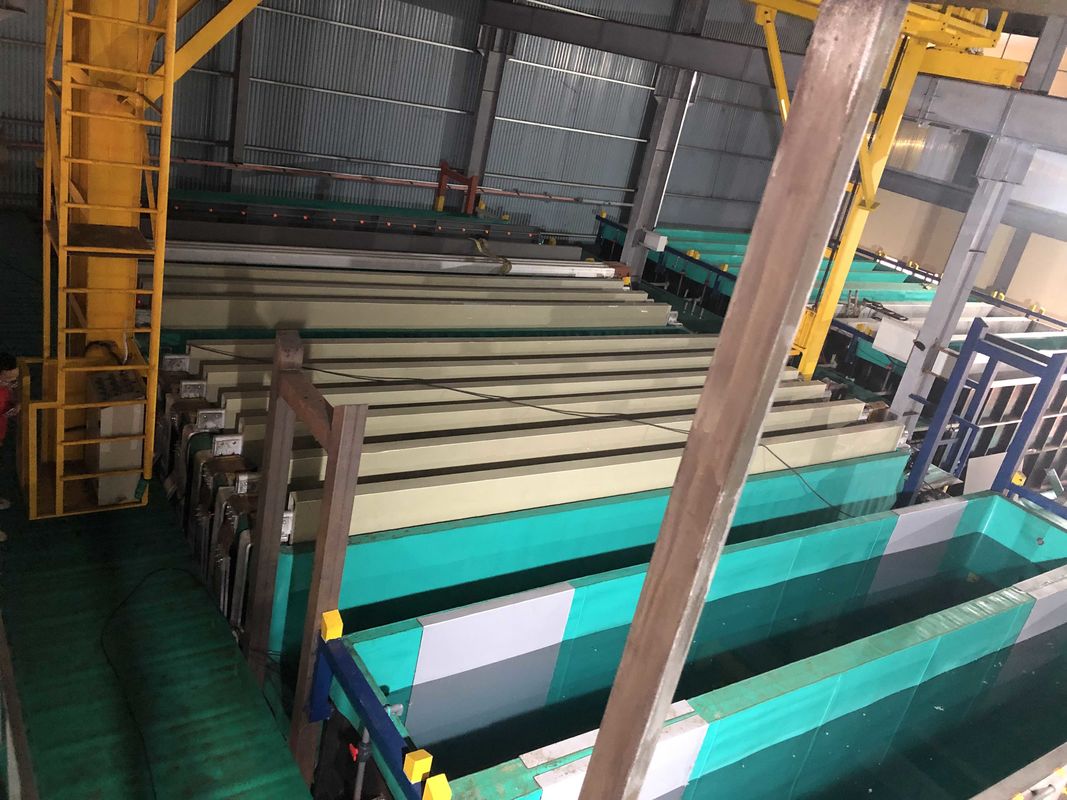

Akıllı stok kontrolü ile 1500T / M Anodizing Üretim hattı

Akıllı stok kontrolü ile 1500T / M Anodizing Üretim hattı

一.Açıklama

1Anodizasyon üretim hatları, anodizasyon kaplamalarının müşteri özelliklerine uygun olmasını sağlamak için sağlam kalite güvence süreçleri uyguluyor.

2Anodizasyon üretim hatları, anodizasyon işlemi sırasında parçaları tutmak için özel raflar ve armatürler kullanır.

3Anodizasyon üretim hatları, bağımsız süreçler olarak maskeleme ve kazım hizmetleri sağlayabilir.

二Tasarım durumu

三, İşlem tankı

1. Yağsızlatıcı [Serbest sülfürik asit180±30 g/l] 1 Tank
2. Alkalin kazım[FAlkali 40-60g/l,Al3+ 30-120g/] 2 tank
3. Etkisizleştirme[Serbest sülfürik asit180±20g/l] 1 Tank
4. Anodizasyon [Serbest sülfürik asit140-180g/l,Al3+≤20g/l]5 Tank
5. Renklendirici [stanoz sülfatı] 3-8 g/l,Serbest sülfürik asit15-25g/l, pH 0.8-1.2]3 Tank
6. Orta sıcaklıklı mühürleme [PH 5-6.5,Nikel iyonu0.8-1.3 g/l,Fluorion0.3-0.7 g/l] 3 Tank

四.Tedavi süreci:

1. Yağsızlaştırma
   (1) 6 jig ((rak) / tank x 1 tank=6jig ((rak)
   (2) Tedavi süresi: 2-5 dakikalık
2. Alkalin kazım
   (1) 6 jig ((rak) / tank x 2 tank=12 jig(rak)
   (2)tedavisiZaman: 3-15 dakika.
3. Etkisizleştirme
   (1) 6 jig ((rak) / tank x 1 tank=6 jig(rak)
   (2)tedavisiZaman: 1-5 dakika.
4. Anodizasyon
   (1) 3 jig (rak) / tank x 5 tank = 15 jig (rak)
   (2) Akım yoğunluğu: 130A/m2
   (3) İşlem süresi: 30 dakikalık
   (4) İşlemden çıkma süresi: 10 dakikalık
   (5) Toplam zaman 30+10=40 dakikadır.

(6)Ortalama anodizasyon tabakası: 0,36*1,3*30*0,77 =10,81um

5. Renk 1

1)Klorlama işlemi: Karışık tuzlar

2) miktar:3 jig ((rak) / tank x 1 tank = 3 jig ((rak)

3) Akım yoğunluğu: 70A

4) İşlem süresi: 2-8 dakikalık

6- Sızdırma.
1) Sıfırlama: Orta veya normal sıcaklıkta mühürlenme
2)Mülkiyet:6 jig ((rak) / tank x 1 tank
3) İşlem süresi 10-15 dakika

五. Tasarım Parametresi ve Ayarlama

1Anodizasyon işlem alanı:
1)Her bir anodizasyon işlem tankı 40 dakikaya ihtiyaç duyar, burada toplam jig ((rak) /yıl:- Hayır.

(3 raf x 5 tank x 60 dakik/saat) ÷ 40 dakik x 600 saat = 13500 jig ((rak)

2)Tasarım 50m2^/Her tankın 100 m2 olduğu bir rafa.
3)Alan tedavisi/yıl: 13500 jig ((rak) x 50m2 /jig = 675000m2

2. Anodizasyon işleme ağırlığı:
Aylık üretim: 675000m2÷350m2/T*0.9=1735T¥1500T

3.Güç tüketimi:
1) Anodizasyon tankı:100m2/tank* 130A/m2÷0.9=14444A/tank

Güç Düzelticisi: 15000A = 3birim
2) Klorlama tankı:100m2/tank×70A/m2÷0.9 = 7777A/tank

Renk Düzelticisi: 8000A = 3 adet
