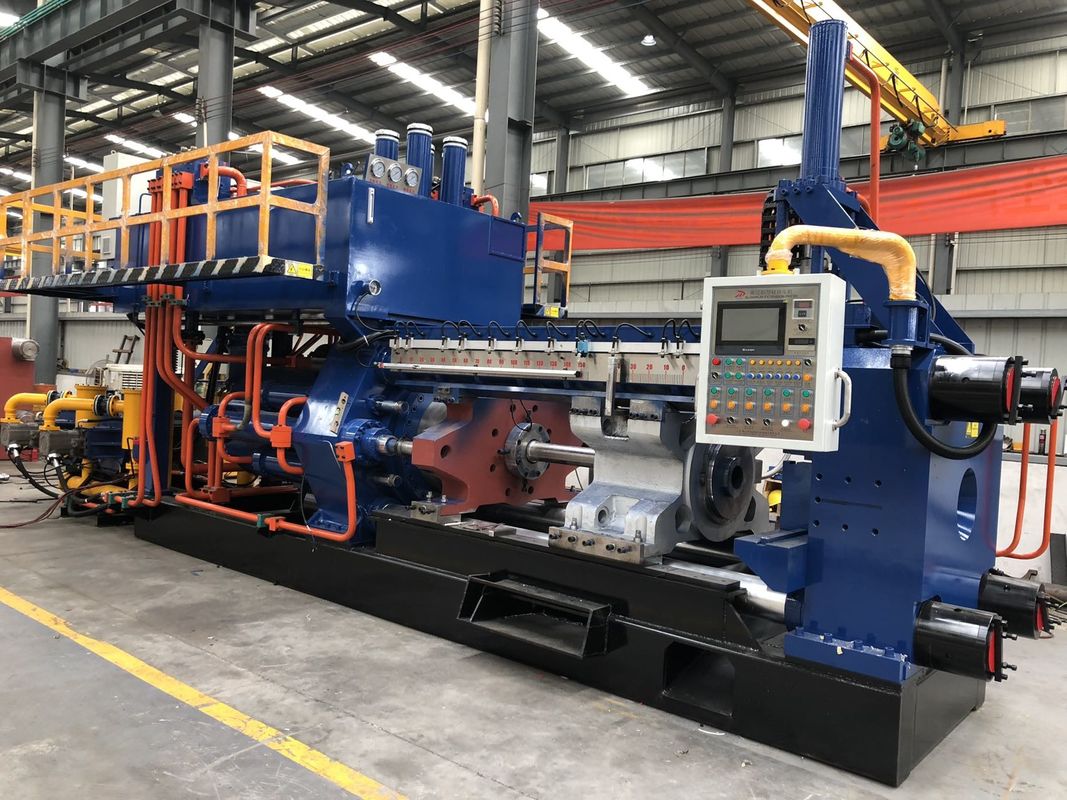

Endüstriyel Alüminyum Ekstrüzyon Presi 1000T Alüminyum Ekstruder Yatay

Endüstriyel Alüminyum Ekstrüzyon Presleri 1000T Alüminyum Ekstrüzer Yatay

一.Tarif

Alüminyum ekstrüder, sivil alüminyum profilleri ve endüstriyel profilleri ekstrüde etmek için özel olarak tasarlanmış dört sütunlu yatay tip hidrolik pres makinedir.

Teknik parametreler:

1) Kurşun boyutu:ф127mm, uzunluğu 660mm.

2) Ekstrüzyon kapasitesi

Ana silindir pistonunun çapı: 750 mm

Yan silindir pistonunun çapı: 180mm*2

Konteyner pistonunun çapı: 160mm*4

Kesme pistonunun çapı: 160 mm

Toplam ekstrüzyon gücü: 220kg/cm²1033 ton

Ana silindir ekstrüzyonu: 220kg/cm²927 ton

Yan silindir ekstrüzyonu: 220kg/cm²106 ton

Konteyner kilitleme: 200/kg/cm²51 ton

Kırma: 160/kg/cm²32 ton

3) Teorik hız

Ana silindir hızlı ilerleme hızı: 231mm/s

Ana silindir hızlı geri çekim hızı: 360mm/s

Ekstrüzyon hızı: 0~12mm/s

Konteyner kilitlenmesi: 185mm/s

Konteyner açık: 128 mm/s

Kısaltma: 162mm/s

Kırma: 266.7mm/s

Çubuk olmadan, her ekstrüzyon döngüsü 16~20 saniyeden daha kısa.

4) Ölçüm:

Dış çapı ф255mm, uzunluğu:235mm

5) Makinenin dış boyutu: Uzunluk7500mm* Genişlik3000mm* Yükseklik3800mm

6) Serbestleme kapısının boyutu: Φ160mm×190mm

7) Isı değiştiricisi: 25m2

8) Toplam ağırlık: 48 ton.

1100UST Basın Specifikasyonu

(1) Yağ pompası

Ana yağ pompası:A7V-170L(Lihao Hidrolik) *2set

Yardımcı pompa: YBE-200/125L (Zhejiang Yongling) 2 set

(2) Hidrolik parçalar:

Yüksek basınçlı hidrolik parçalar Rexroth'tan, diğer parçalar Tayvan'dan.

(3) motor:

Ana motor: YE3- 280M-6 -65KW * 1 set (6极)

YE3- 280S-4 -75KW * 1 set (4极)

Basınç ön motoru: YE2-132S-6-3KW 1 set

Basınç ön pompası: PV2R1-10RAF1 1set

Konteynerin sıcaklığı: 380-430°C

(4) Malzeme:

Ana silindir: çelik dövme

Ana piston: soğutulmuş dökme demir

Ön plaka: 35# dökme çelik

Döşeme kaydırma tabanı: 45# dövme çeliği

Kelebek plaka: 35# dökme çelik

Bağlantı borusu: 45# dövme çeliği

Sıcaklığı koruyan parça: 35# dökme çelik

Konteyner: 5cm

Konteyner kaplama: H13 dövme

Kök: H13 kalıplama

Ekstrüzer kısmı: H13 kalıbı

Alt raf: 35# çelik ve çelik levha kaynak

(5) Elektrikli parçalar:

PLC: MISBUSHI FX3U-128MR,MT-8102IP dokunmatik ekran, basın durumunu ve ekstrüzyon hızını görüntüler Otomatik hidrolik dijital kontrol sistemi ile donatılmış bu basının fonksiyonları:

a) Ayarlanan hız ve gerçek hızın gösterimi

b) Aynı hız kontrolü ve değişen hız kontrolü

c) Dönüşümlü elektrik akımı ve gerçek elektrik akımı gösterimi

d) Gerçek konum, hız değişikliği ve ekstrüzyon sonrası konum

e) Değiştirici grup pozisyon ayarları

f) Çapraz basınç testi

g) Parametreleri gösteren zamanlama.

h) Sistem çalışma parametrelerinin ayarlanması

B.Bu baskı cihazıpozisyon dönüştürücüOtomatik durum altında, ekstrüzyon hızı da ayarlanabilir.

AC kontakörü: MISBUSHI

Akım anahtarı: Tend, Tayvan

İletişim: Basel, Birleşik Krallık
