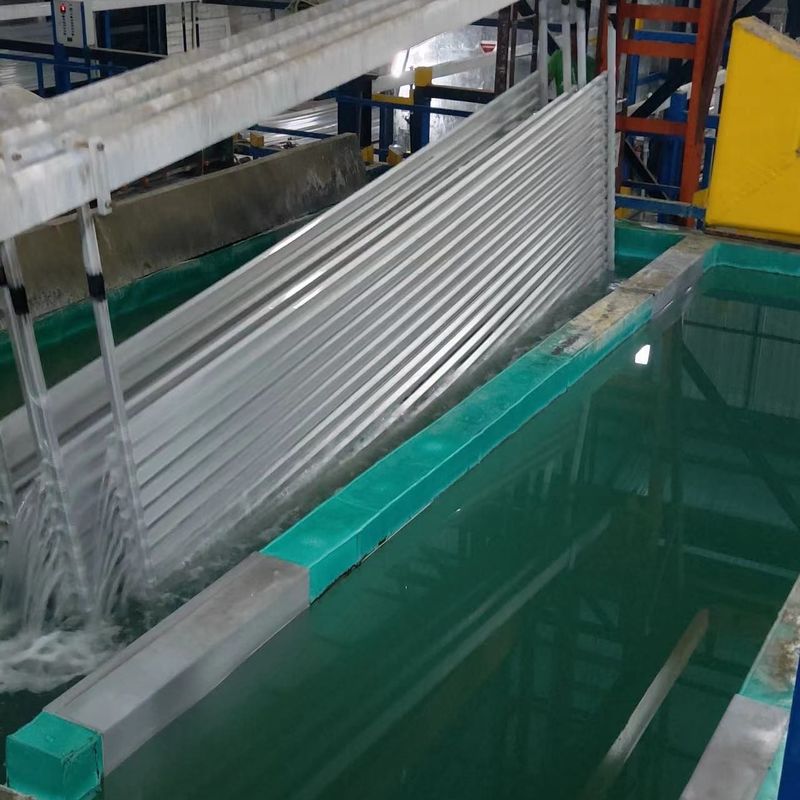

550T/Ay Otomatik Eloksal Hattı 380V - 415V Yatay Mod

550T/ay Otomatik Anodizasyon Hattı 380V - 415V Yatay Modu

一.Tarif

1Otomatik bir anodizasyon hattı, endüstriyel bir ortamda metal parçaların veya bileşenlerin verimli ve tutarlı bir şekilde anodizasyonu için tasarlanmış kapsamlı bir sistemdir.

2Otomatik anodizasyon hattı, tipik olarak metal parçaların temizlenmesi ve yüzey hazırlanması sırasında ön işleme aşaması ile başlar.

3Ön işleme aşaması tamamlandıktan sonra, parçalar bir konveyör sistemi üzerinden anodizasyon tanklarına taşınır.

二Tasarım durumu

1. Alaşım: Alüminyum 6061 ila 6063 veya diğerleri
2. Anodizasyon filmi düşünceli:10 ~ 12μmMikron
3. Ortalama kapsama alanı: 400m2/t (ton)
4. Alüminyum profilin maksimum uzunluğu:6500mm
5. Ekstrüzyon oranı: 2,5 kg/m2
6. Çalışma saati/m: 300d/m x 20h/d = 600h/m
7. Rack sistemi: Üç armatür/rak
8. Rack işlemi: Mamual
9. Ekipman Kullanımı: 0.9
10. Güç kaynağı: AC 3 fazlı 380v 50hz
11. Kontrol Gücü: AC220V 50Hz
12. Su kaynağı: 2kg/cm2·G
13. Sıcak buhar: 6kg/cm2·G
14. Kompresör hava: 6kg/cm2·G

三- Süreç tankı.

1. Yağsızlatıcı [Serbest sülfürik asit180±30 g/l] 1 Tank
2. Alkalin kazım[FAlkali 40-60g/l,Al3+ 30-120g/] 2 tank
3. Etkisizleştirme[Serbest sülfürik asit180±20g/l] 1 Tank
4. Anodizasyon [Serbest sülfürik asit140-180g/l,Al3+≤20g/l]3 Tank
5. Renklendirici [stanoz sülfatı] 3-8 g/l,Serbest sülfürik asit15-25g/l, pH 0.8-1.2]1 Tank
6. Orta sıcaklıklı mühürleme [PH 5-6.5,Nikel iyonu0.8-1.3 g/l,Fluorion0.3-0.7 g/l] 1 Tank

四.Tedavi süreci:

1. Yağsızlaştırma
   (1) 6 jig ((rak) / tank x 1 tank=6jig ((rak)
   (2) Tedavi süresi: 2-5 dakikalık
2. Alkalin kazım
   (1) 6 jig ((rak) / tank x 2 tank=12 jig(rak)
   (2)tedavisiZaman: 3-15 dakika.
3. Etkisizleştirme
   (1) 6 jig ((rak) / tank x 1 tank=6 jig(rak)
   (2)tedavisiZaman: 1-5 dakika.
4. Anodizasyon
   (1) 2 jig ((rak) / tank x 3 tank = 6 jig ((rak)
   (2) Akım yoğunluğu: 130A/m2
   (3) İşlem süresi: 30 dakikalık
   (4) İşleme süresi: 8 dakikalık
   (5) Toplam zaman 30+8=38 dakikadır.

(6)Ortalama anodlama tabakası: 0,36*0.77*1.3*30 =10.81um

5. Renk 1

1)Klorlama işlemi: Karışık tuzlar

2) miktar: 2 jig (rak) / tank x 1 tank = 2 jig (rak)

3) Akım yoğunluğu: 70A

4) İşlem süresi: 2-8 dakikalık

6- Sızdırma.
1) Sıfırlama: Orta veya normal sıcaklıkta mühürlenme
2)Mülkiyet:6 jig ((rak) / tank x 1 tank
3) İşlem süresi 10-15 dakika

五. Tasarım Parametresi ve Ayarlama

1Anodizasyon işlem alanı:
1)Her bir anodizasyon işlem tankı 38 dakikaya ihtiyaç duyar, burada toplam jig ((rak) /yıl:- Hayır.

(2 raf x 3 tank x 60 dakika/saat) ÷ 38 dakika x 600 saat = 5684 jig ((rak)

2)Tasarım 44.3m2^/Her tankın 88 m2 olduğu bir raft.
3)Alan tedavisi/yıl: 5684 jig ((rak) x 44.3m2 /jig = 251801m2

2. Anodizasyon işleme ağırlığı:
Aylık üretim: 251801m2÷400m2/T*0.9=566T550 TL

3.Güç tüketimi:
1) Anodizasyon tankı:100m2/tank* 130A/m2÷0.9=14444A/tank

Güç Düzelticisi: 15000A = 3birim
2) Klorlama tankı:100m2/tank×80A/m2÷0.9 = 8888A/tank

Renk düzelticisi: 12000A = 1 birim

六. İşlem Sohbeti

UN için ayrıntı

1) De = Yağsızlatma

2) Rs = Yıkama, HW Rs = Sıcak Suyla Yıkama

4) AE = Alkali Çizim

5) Ne =Etkisizleştirme

6)An = Anodizasyon

7) Cl = Renkleme

8) Sl = Dökme

9)MU = Malzeme indirimi

10) Pc = Paketleme
