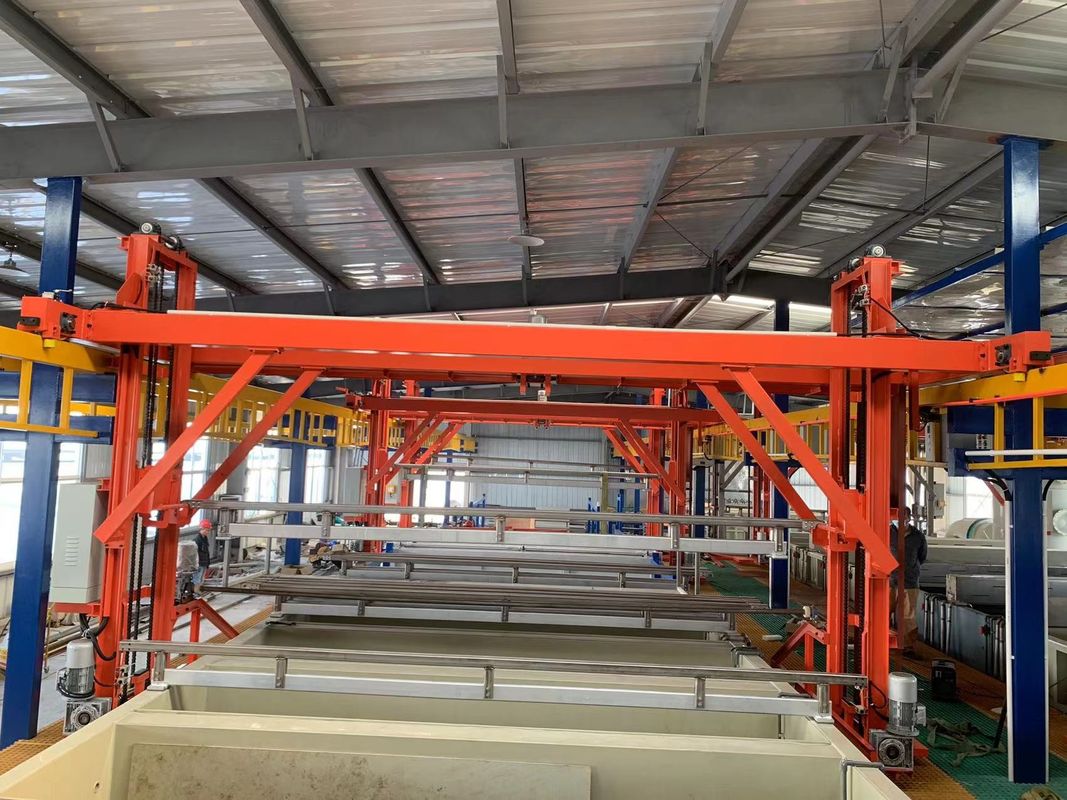

150 Ton Eloksal Üretim Hattı Alüminyum Alaşımlı Yatay Mod

150T/ay El Anodizasyon Üretim hattı

Tasarım Parametresi

一Ekipmanın adı:

Adı: Kontrol Yatay Anodizasyon hattı

Üretim: 150T/ay

二Model:

1Model: Yatay U modu.

2İşlem tarzı: Yarım otomatik veya otomatik

3Racking yöntemi: El raklama sistemi

三Tasarım durumu

1. Alaşım: Alüminyum 6061 ila 6063 veya diğerleri
2. Anodizasyon filmi düşünceli:10 ~ 12μmMikron
3. Ortalama kapsama alanı: 400m2/t (ton)
4. Alüminyum profilin maksimum uzunluğu:6500mm
5. Ekstrüzyon oranı: 2,5 kg/m2
6. Çalışma saati/m: 300d/m x 20h/d = 600h/m
7. Rack sistemi: İki armatür/rak
8. Rack işlemi: El
9. Ekipman Kullanımı: 0.9
10. Güç kaynağı: AC 3 fazlı 380v 50hz
11. Kontrol Gücü: AC220V 50Hz
12. Su kaynağı: 2kg/cm2·G
13. Sıcak buhar: 6kg/cm2·G
14. Kompresör hava: 6kg/cm2·G

四, İşlem tankı

1. Yağsızlatıcı [Serbest sülfürik asit180±30 g/l] 1 Tank
2. Alkalin kazım[FAlkali 40-60g/l,Al3+ 30-120g/] 1 tank
3. Etkisizleştirme[Serbest sülfürik asit180±20g/l] 1 Tank
4. Anodizasyon [Serbest sülfürik asit140-180g/l,Al3+≤20g/l]1 Tanklar
5. Renklendirici [stanoz sülfatı] 3-8 g/l,Serbest sülfürik asit15-25g/l, pH 0.8-1.2]1 Tank
6. Orta sıcaklıklı mühürleme [PH 5-6.5,Nikel iyonu0.8-1.3 g/l,Fluorion0.3-0.7 g/l] 1 Tank

五,Tedavi süreci:

1. Yağsızlaştırma
   (1) 6 jig ((rak) / tank x 1 tank=6jig ((rak)
   (2) Tedavi süresi: 2-5 dakikalık
2. Alkalin kazım
   (1) 6 jig ((rak) / tank x 2 tank=12 jig(rak)
   (2)tedavisiZaman: 3-15 dakika.
3. Etkisizleştirme
   (1) 6 jig ((rak) / tank x 1 tank=6 jig(rak)
   (2)tedavisiZaman: 1-5 dakika.
4. Anodizasyon
   (1) 2 jig (rak) / tank x 1 tank = 2 jig (rak)
   (2) Akım yoğunluğu: 130A/m2
   (3) İşlem süresi: 30 dakikalık
   (4) İşlemden çıkma süresi: 10 dakikalık
   (5) Toplam zaman 30+10=40 dakikadır.

(6)Ortalama anodizasyon tabakası: 0,36*1,3*30*0,77 =10,81um

5. Renk 1

1)Klorlama işlemi: Karışık tuzlar

2) miktar: 2 jig (rak) / tank x 1 tank = 2 jig (rak)

3) Akım yoğunluğu: 70A

4) İşlem süresi: 2-8 dakikalık

6- Sızdırma.
1) Sıfırlama: Orta veya normal sıcaklıkta mühürlenme
2)Mülkiyet:6 jig ((rak) / tank x 1 tank
3) İşlem süresi 10-15 dakika

六. Tasarım Parametresi ve Ayarlama

1Anodizasyon işlem alanı:
1)Her bir anodizasyon işlem tankı 40 dakikaya ihtiyaç duyar, burada toplam jig ((rak) /yıl:- Hayır.

(2 raf x 1 tank x 60 dakika/saat) ÷ 40 dakika x 600 saat = 1800 jig ((rak)

2)Tasarım 42.9m2^/Her tankın 85.8 m2 olduğu bir raf.
3)Alan tedavisi/yıl: 1800 jig ((rak) x 42.9m2 /jig = 77220m2

2. Anodizasyon işleme ağırlığı:
Aylık üretim: 77220m2÷400m2/T*0.9=174T150 TL

3.Güç tüketimi:
1) Anodizasyon tankı:100m2/tank* 130A/m2÷0.9=14444A/tank

Güç Düzelticisi: 15000A = 1 birim
2) Klorlama tankı:100m2/tank×70A/m2÷0.9 = 7777A/tank

Renk düzelticisi: 8000A = 1 birim

七. İşlem Sohbeti

UN için ayrıntı

1) De = Yağsızlatma

2) Rs = Yıkama, HW Rs = Sıcak Suyla Yıkama

4) AE = Alkali Çizim

5) Ne =Etkisizleştirme

6)An = Anodizasyon

7) Cl = Renkleme

8) Sl = Dökme

9)MU = Malzeme indirimi

10) Pc = Paketleme
